Индикатор ИКЗ-В34Л обладает беспрецедентной чувствительностью к низким токам аварийного процесса. ИКЗ-В34Л фиксирует однофазные замыкания на землю от 0,5 А и короткие замыкания от 20 А. Комплекты, собранные на основе ИКЗ-В34Л, определяют направление протекания аварийного тока и указывают оперативно-выездной бригаде направление поиска места аварии.
Особенности модели ИКЗ-В34Л
- регистрация КЗ от 20 А;
- регистрация ОЗЗ от 0,5 А;
- определение типа аварии;
- определение направления на место ОЗЗ;
- совместная обработка данных индикаторами;
- радиоканал ближней связи Bluetooth Low Energy (BLE) 2,4 ГГц;
- возможность подключения БСПИ для дистанционного оповещения диспетчера;
- изменение уставок с пульта или удаленно при установленном БСПИ.
Комплект ИКЗ-В34Л, используя алгоритмы совместной обработки данных, определяет межфазное замыкание и однофазное замыкание на землю для всех трех фаз, осуществляя синхронные векторные измерения протекающих на всех трёх фазах токов и напряжений. При обнаружении повреждения на сработавшем комплекте включается световая индикация, позволяющая работникам дежурных оперативно-выездных бригад определить в каком направлении от сработавшего комплекта им следует двигаться и какой тип аварии был зафиксирован.

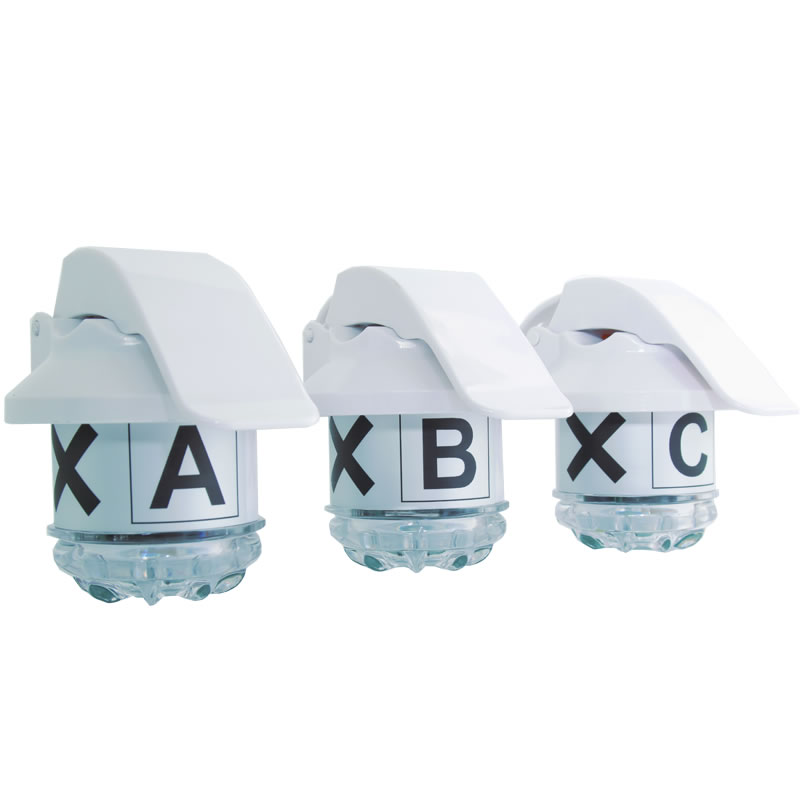

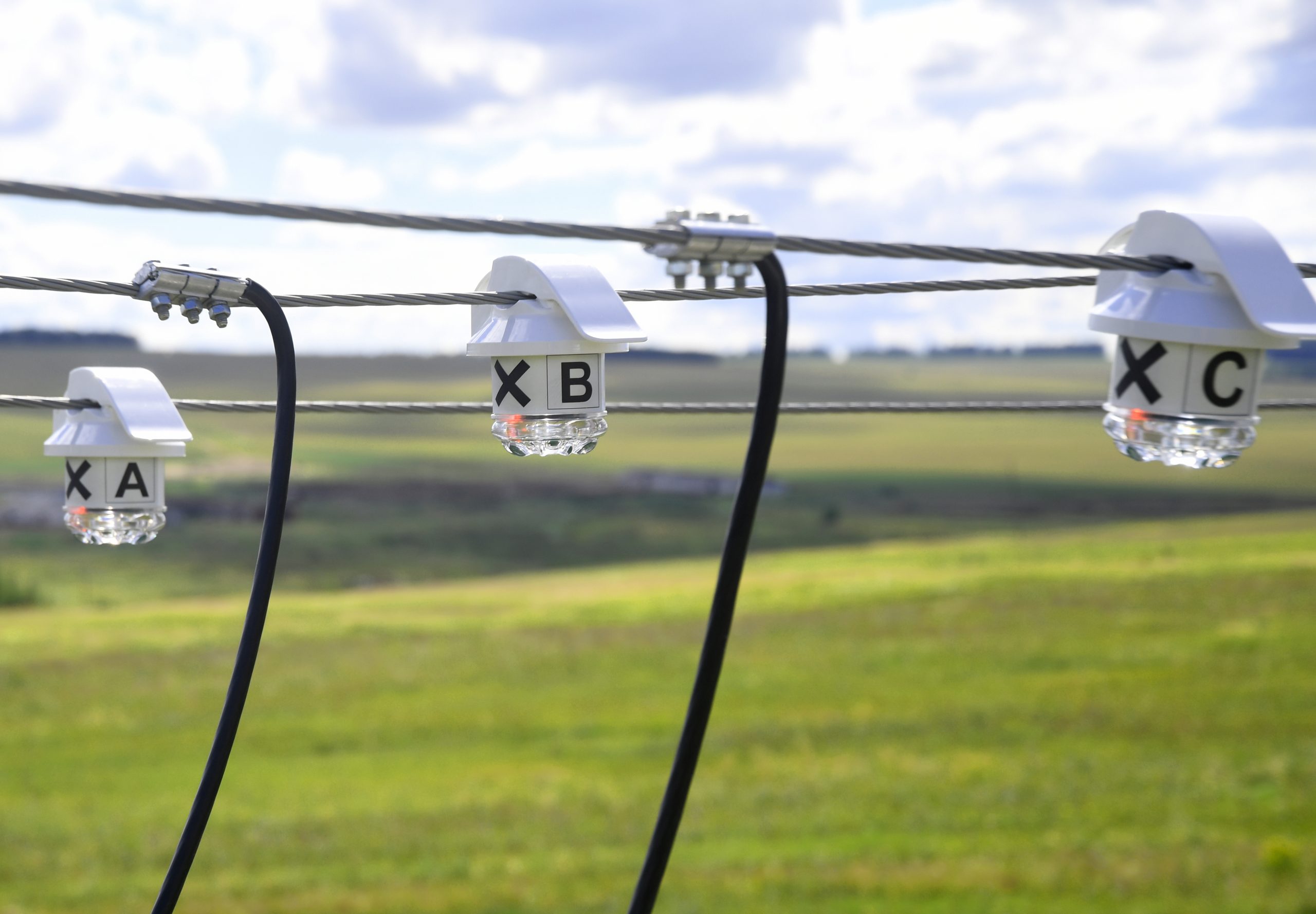

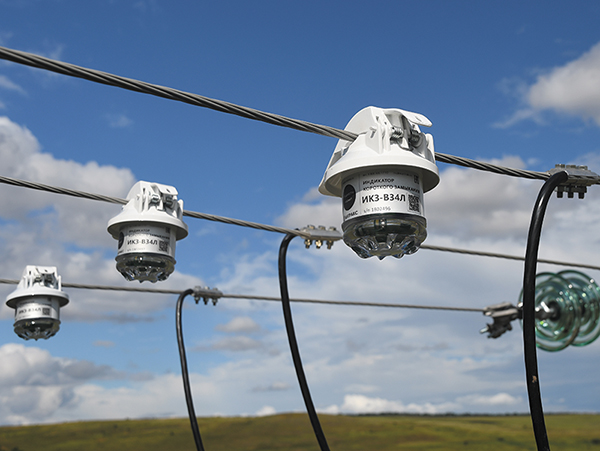

Комплект ИКЗ-В34Л состоит из трёх индикаторов ИКЗ-В34Л и имеет только радиоканал ближней связи для подключения с помощью пульта дистанционного управления ППИ-3. При подключении блока сбора и передачи информации БСПИ-3Л-МР (или БСПИ-3Л-ТН) ИКЗ-В34Л передаёт информацию как по радиоканалу, так и посредством GSM-канала в SCADA-систему.
Некоторые модификации блоков сбора и передачи информации (БСПИ-3Л-МР) содержат дополнительную индикацию на блоке БСПИ с помощью светоотражающих флажков (блинкеров).
