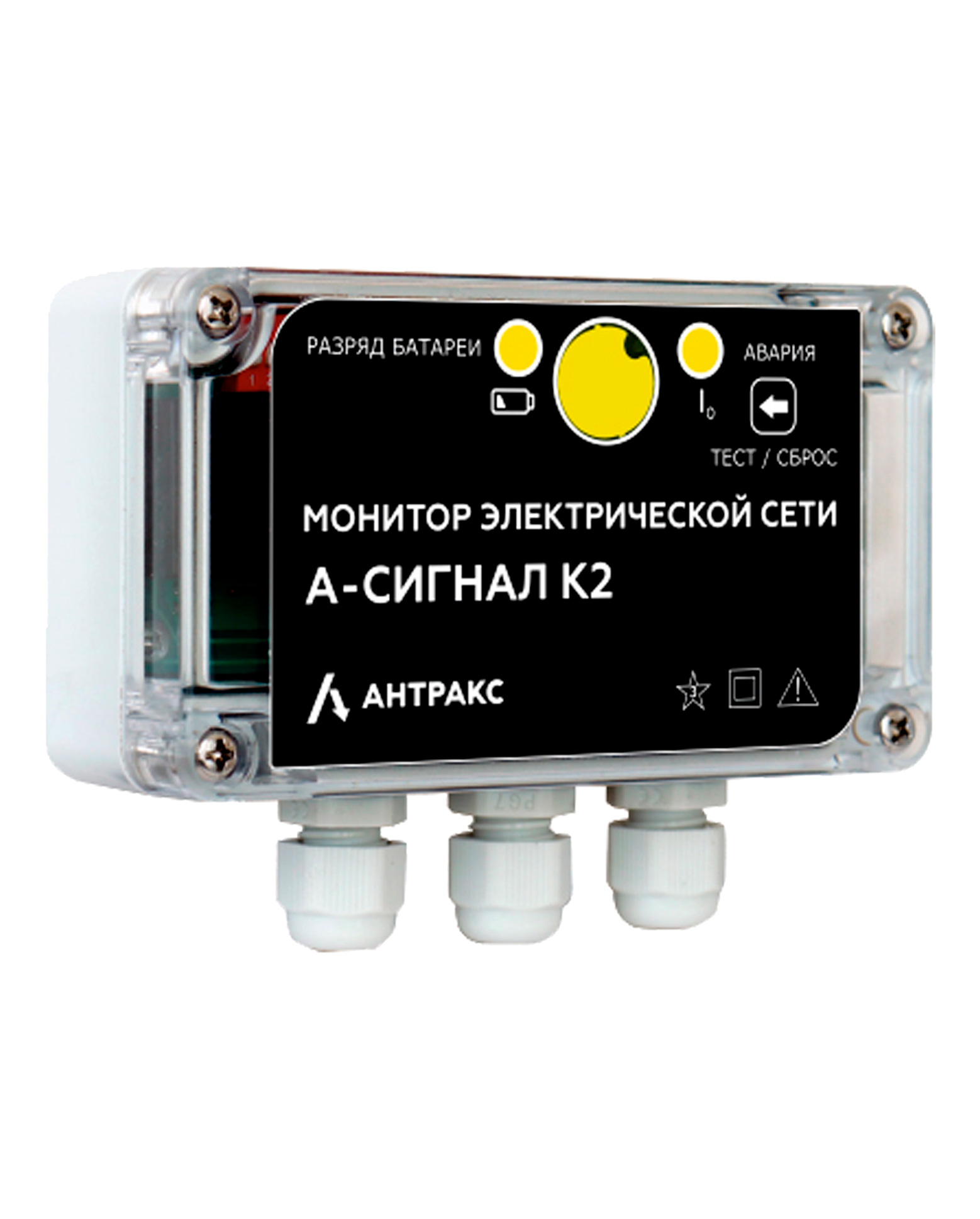

Монитор электрической сети А-СИГНАЛ К2 предназначен для определения поврежденного участка на воздушных и кабельных линиях распределения электросетей напряжением 6-35 кВ, а также для фиксации и индикации протекания токов замыкания на землю. Индикатор может работать на линиях с изолированной нейтралью.
Прибор монтируется в ячейку КРУ на панель щита управления, передача данных об аварии осуществляется через релейный выход.

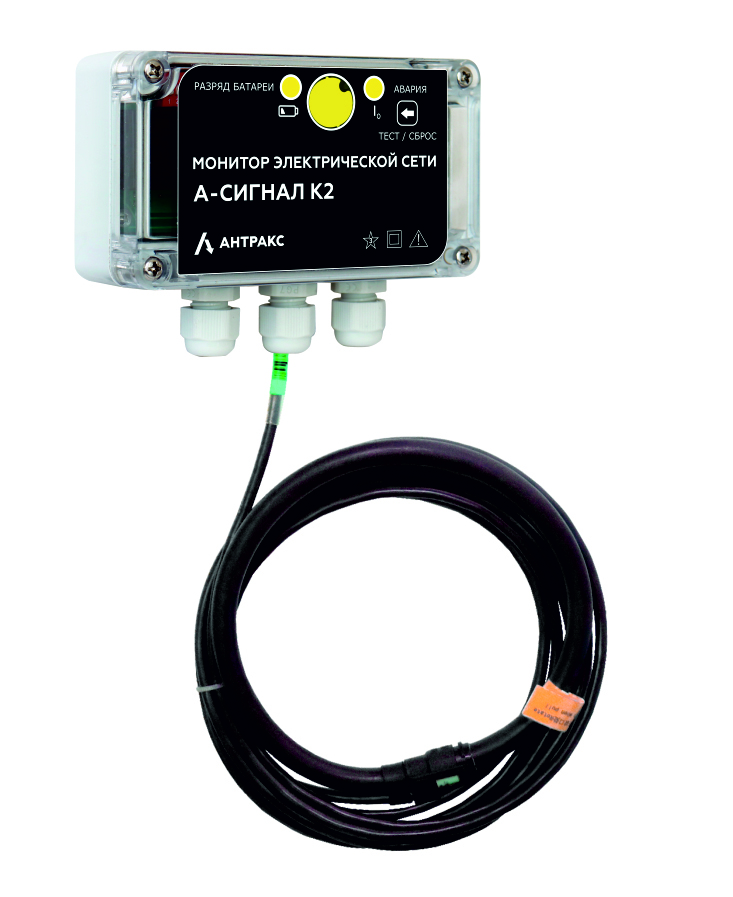

Фиксирование аварии происходит по току нулевой последовательности. Датчик тока надевается на броню силового кабеля.

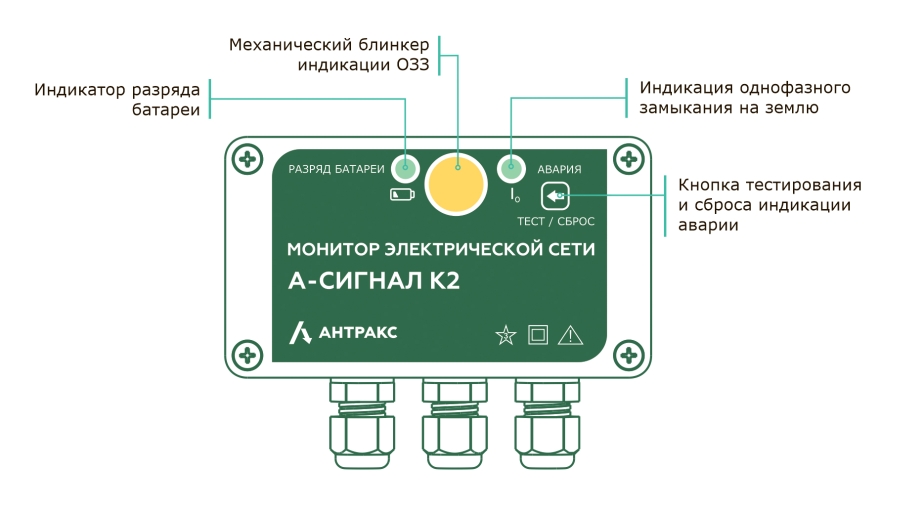

В случае фиксации аварии, на приборе начинает мигать светодиод высокой интенсивности свечения и механический блинкер поворачивается яркой (желтой) стороной наружу. Одновременно происходит передача информации в систему сбора информации с помощью настраиваемого релейного выхода.
А-Сигнал К2 – простая модификация монитора электрической сети линейки А-Сигнал без определения направления на аварию.
 | Оптимален для определения ОЗЗ с токами более 10 А |
 | Индикация аварийных событий при помощи: – механического блинкера; – светодиода высокой интенсивности свечения; – релейного выхода |
 | Надёжное питание в любой ситуации: – питание от источника оперативного тока с любым из напряжений =220 В, =110 В, ~220 В – резервный источник питания (литиевая батарея) для индикации аварии при пропадании основного питания |
 | Уверенно работает в неотапливаемых подстанциях при температурах от -40⁰С до +70⁰С при повышенной запылённости и влажности |
Дополнительные возможности А-СИГНАЛ К2:
- резервный источник питания (литиевая батарея) для питания светодиодов в момент индикации аварии при пропадании основного питания;
- изменение уставок с помощью ДИП переключателя;
- индикация разряда резервного источника питания.
