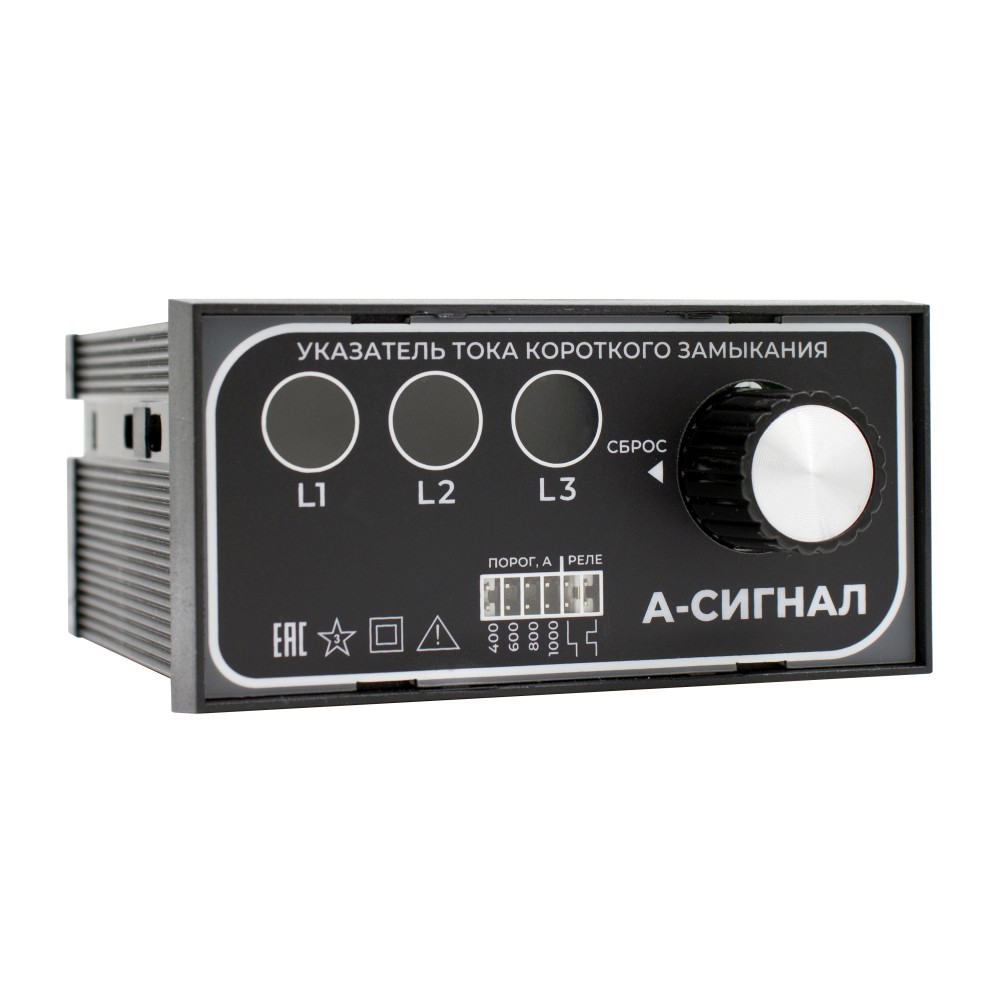

Монитор электрической сети А-Сигнал К1 относится к индикаторам короткого замыкания (КЗ), предназначен для обнаружения и индикации токов короткого замыкания на распределительных электросетях напряжением 6-35 кВ. Прибор может работать на линиях с любым типом заземления нейтрали.

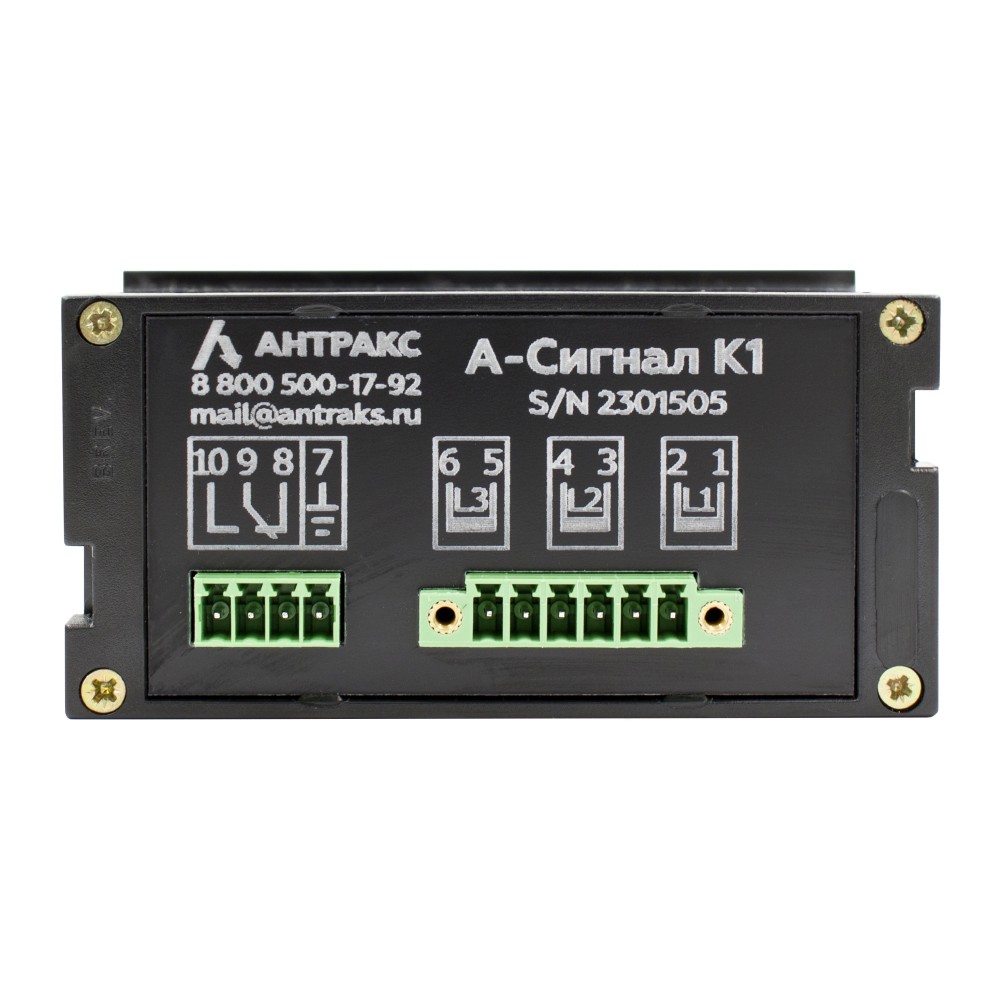

А-Сигнал К1 состоит из регистрирующего прибора, и внешних измерительных датчиков. Регистрирующий прибор размещается в ячейку КРУ на панель щита управления. В качестве датчиков используются трансформаторы тока, предназначенные для установки на Бушинги типа С в соответствии со стандартами на применяемые для РУ бушинги EN 50180 и EN 50181.

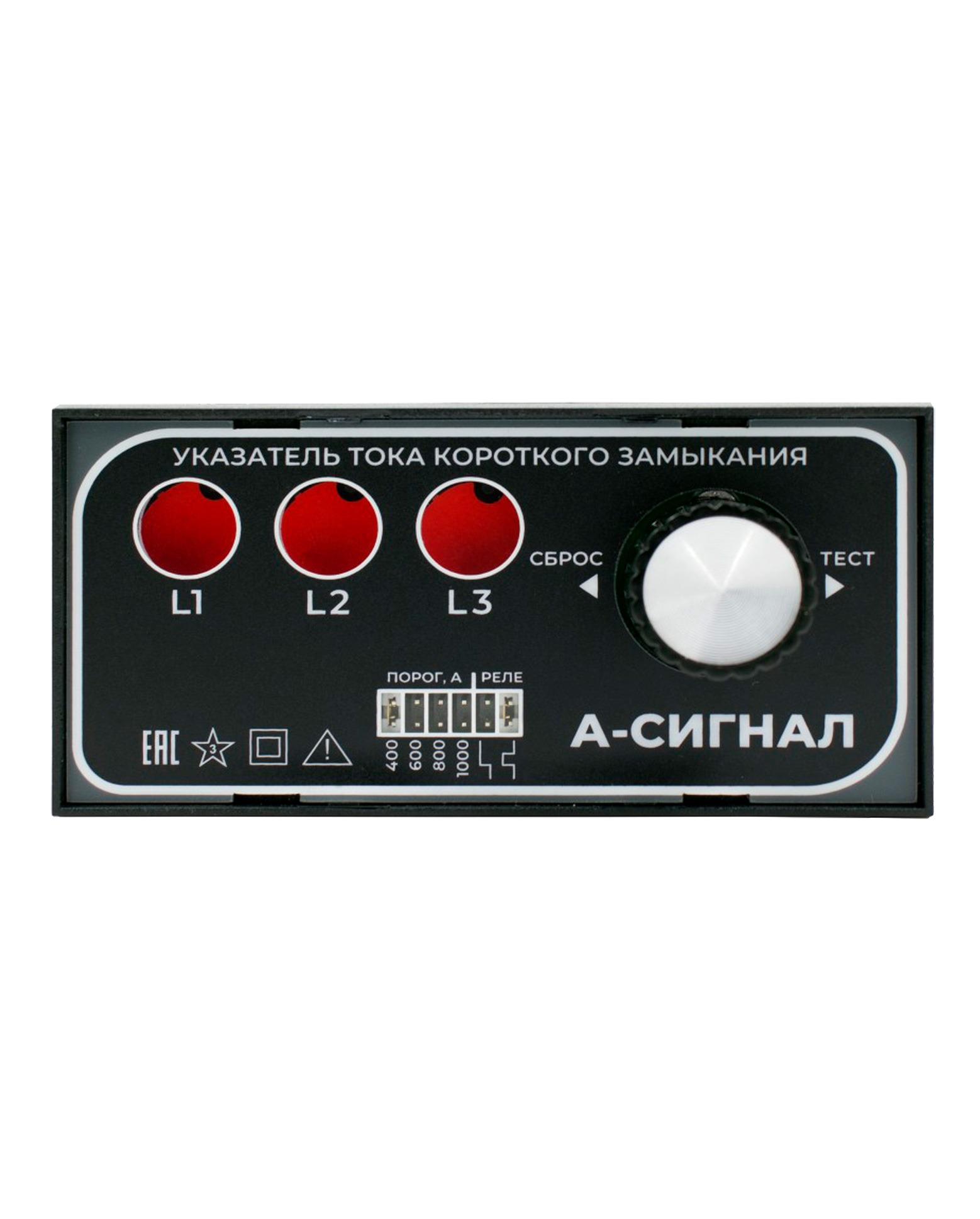

Фиксация аварии в приборе происходит при протекании тока короткого замыкания. В случае фиксации аварии, на приборе механический блинкер (соответствующий фазе) переворачивается яркой стороной. Одновременно происходит передача информации в систему телемеханики (диспетчеризации) с помощью релейного выхода.
Сработавший блинкер остается в своем состоянии до сброса вручную (поворотом ручки против часовой стрелки).
